AI算力服务器、新能源汽车、储能以及IGBT都会用到液冷板，不同行业所使用的超声波检测设备是一样的吗？选型上有什么差异？今天就带你了解一下。

作为液冷系统的关键部件，液冷板的密封性与结构完整性直接关系整个液冷系统的安全与寿命。液冷板生产厂家都会用到超声波检测设备，检测钎焊界面虚焊、未熔合、分层、空洞等内部缺陷。

然而，不同行业的液冷板在结构设计、制作材质、流道形式、焊接工艺上存在显著差异，检测侧重点不同，其超声无损检测诉求也不同。

▲液冷板四大常见行业应用场景（图片由AI生成，仅供参考）

四大应用场景：结构与检测诉求的差异

◆ AI服务器液冷板

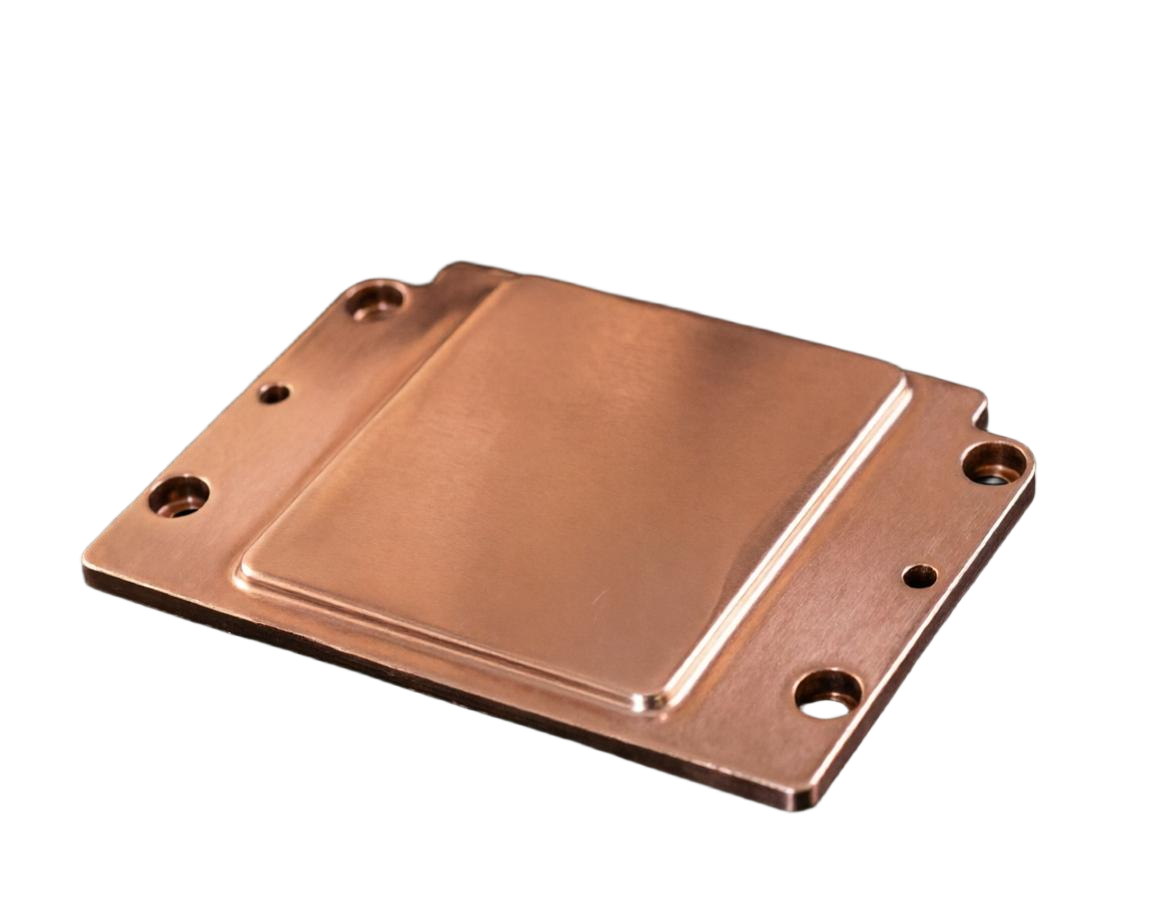

▲GPU液冷板

结构特点：多为铜材质的钎焊液冷板，带有高水嘴、复杂歧管结构，流道细密，换热界面薄。

检测痛点：重点关注钎焊界面空洞、虚焊、分层、钎料堵塞流道，水嘴底部等区域微小缺陷。单块液冷板价值高，任何微小的堵塞或泄漏点都可能导致昂贵的AI芯片过热损坏。

设备选型侧重：优先高精度，兼顾量产效率。AI服务器液冷板要求识别微米级缺陷，需解决高水嘴结构带来的声学盲区问题，精准捕捉水嘴底部焊接缺陷。

◆ 汽车电池液冷板

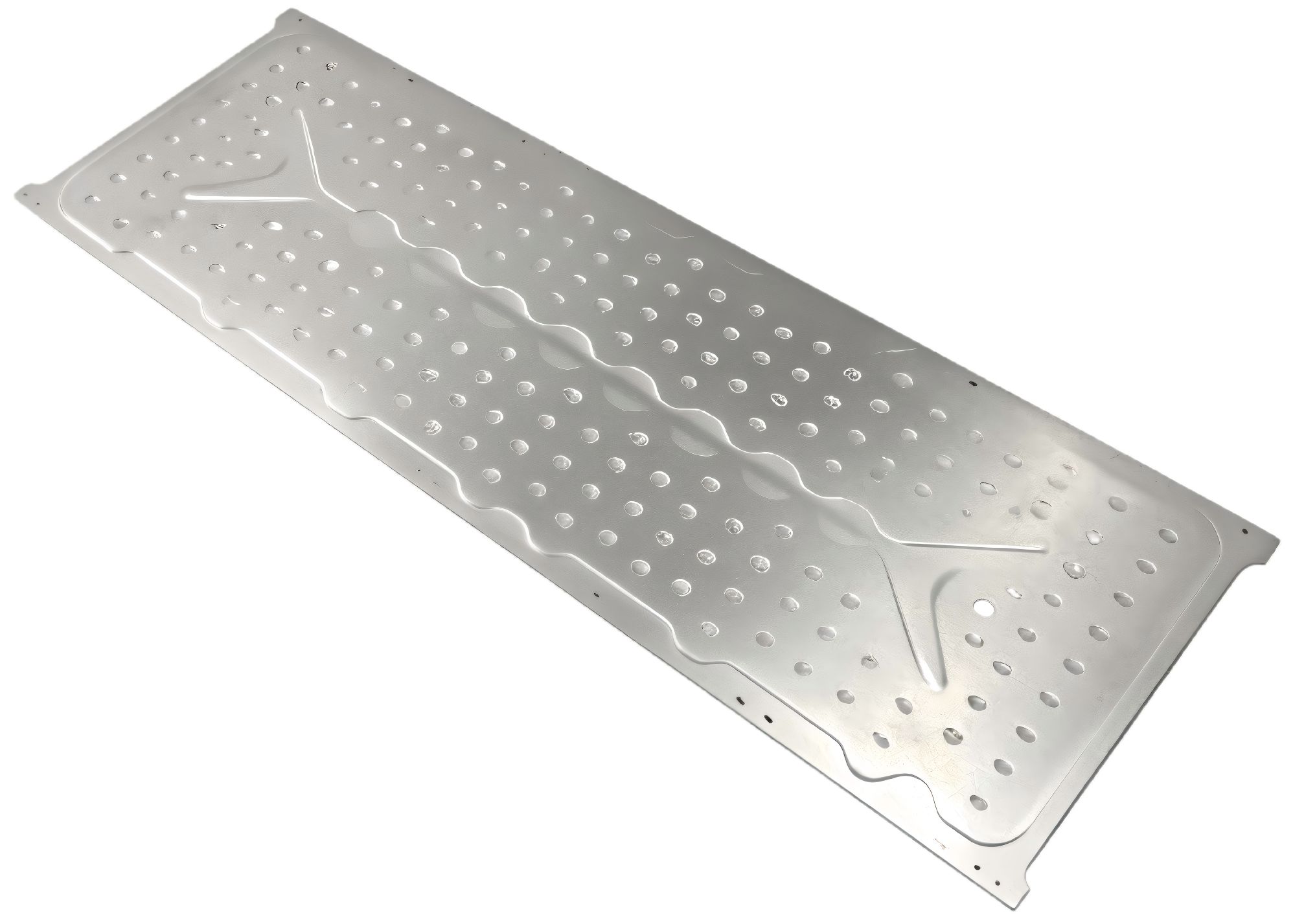

▲汽车电池液冷板（图片来源于公众号麦麦网液冷产业链）

结构特点：多为铝制的冲压、挤压和吹胀式液冷板，面积大、尺寸跨度大。

检测痛点：重点管控大面积连续缺陷，防止液冷板在车辆震动、冷热交变的温度循环下扩展开裂。单批次液冷板产量较大，产线节拍压力极大。

设备选型侧重：高效率与大面积覆盖。电池冷板单批次产量巨大，检测速度需匹配产线节拍，同时需保证长焊缝的连续性检测。

◆ 储能液冷板

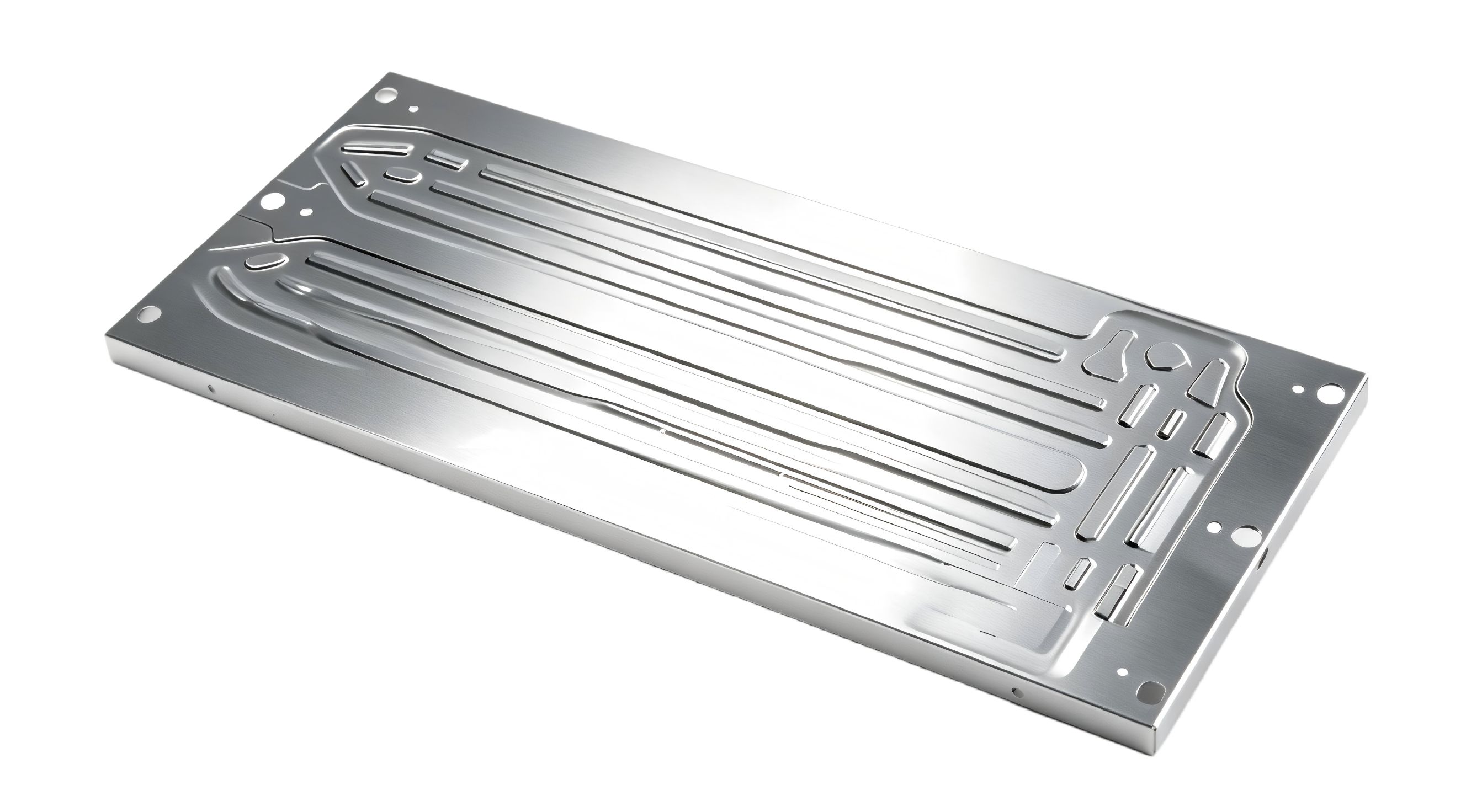

▲储能液冷板（图片来源于公众号热传智能制造）

结构特点：板面尺寸更大、板材厚度更大，多拼板焊接制造。

检测痛点：关注拼接焊缝未焊合、大面积虚焊、层间分层，重视大面积焊缝的连续性与完整性，规避在长期户外工况下冷热循环后出现的扩展类缺陷。

设备选型侧重：兼顾精度与大面积扫查效率。需适应较厚的液冷板板材，对内部焊缝缺陷敏感。

◆ IGBT 散热液冷板

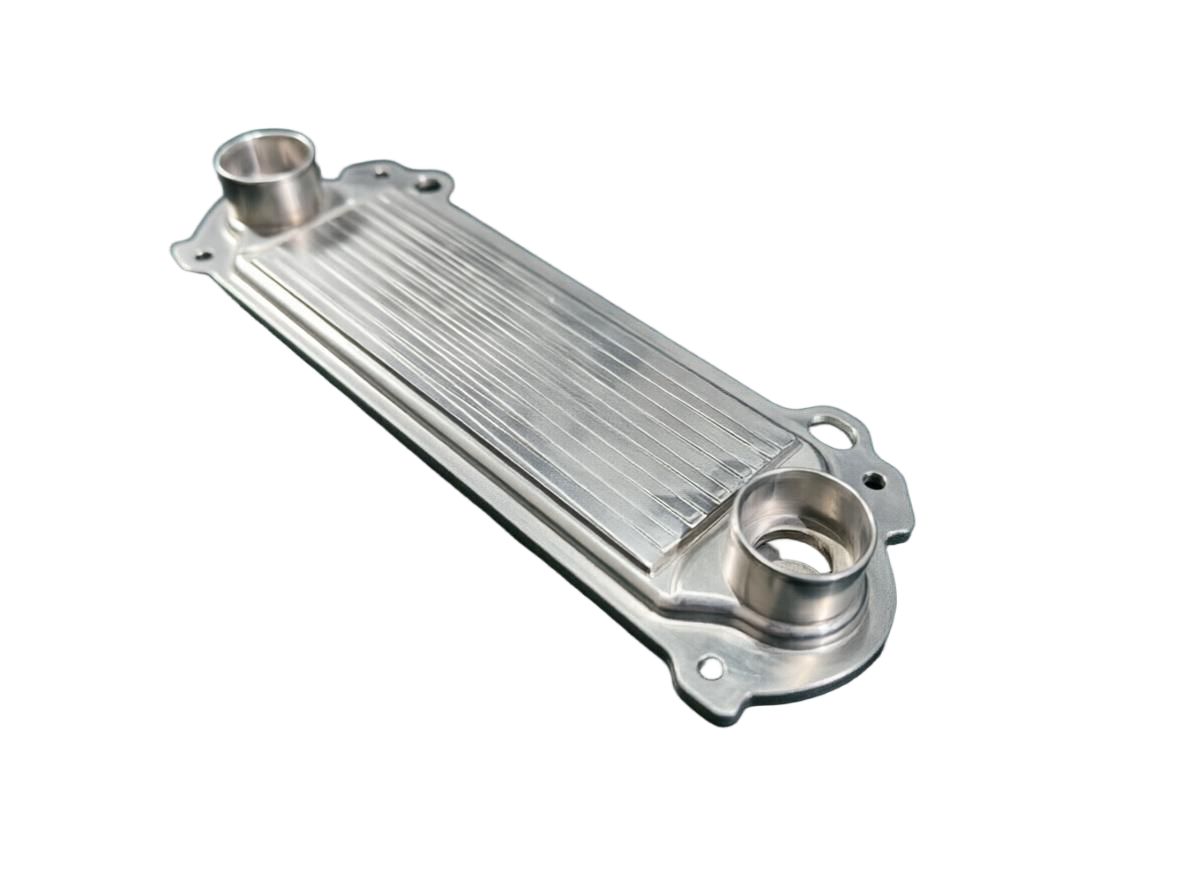

▲IGBT散热液冷板

结构特点：芯片/模块贴装对应区域热负荷集中，常采用针翅等强化换热结构。

检测痛点：检测重点集中在热源对应区域及内部关键连接界面，针翅等结构处连接质量。

设备选型侧重：热源关键区域高精度成像。对于热源对应的关键区域，应具备缺陷面积及面积占比的精准统计能力。

选型核心小结：以缺陷容忍度定精度，以产线节拍定效率

◆ 高精度场景：

对于AI服务器液冷板和IGBT散热液冷板，其内部流道结构复杂、焊点微小，对缺陷的容忍度极低。此时，超声显微镜技术（C-SAM/SAT）是首选方案。同时，产线对效率有一定要求，可选择支持8通道的检测设备（如骄成超声的CP-US1008），通过并行扫描提升效率，兼顾精度与量产需求。

◆ 高效率场景：

对于汽车电池液冷板和储能液冷板，通常面积大、结构相对规则，产线节拍要求高，需快速完成大面积焊缝检测。

此时，超声相控阵技术（PAUT）则更具优势，配备128阵元的相控阵检测设备（如骄成超声的CP-PA600）才能适配工厂产能。

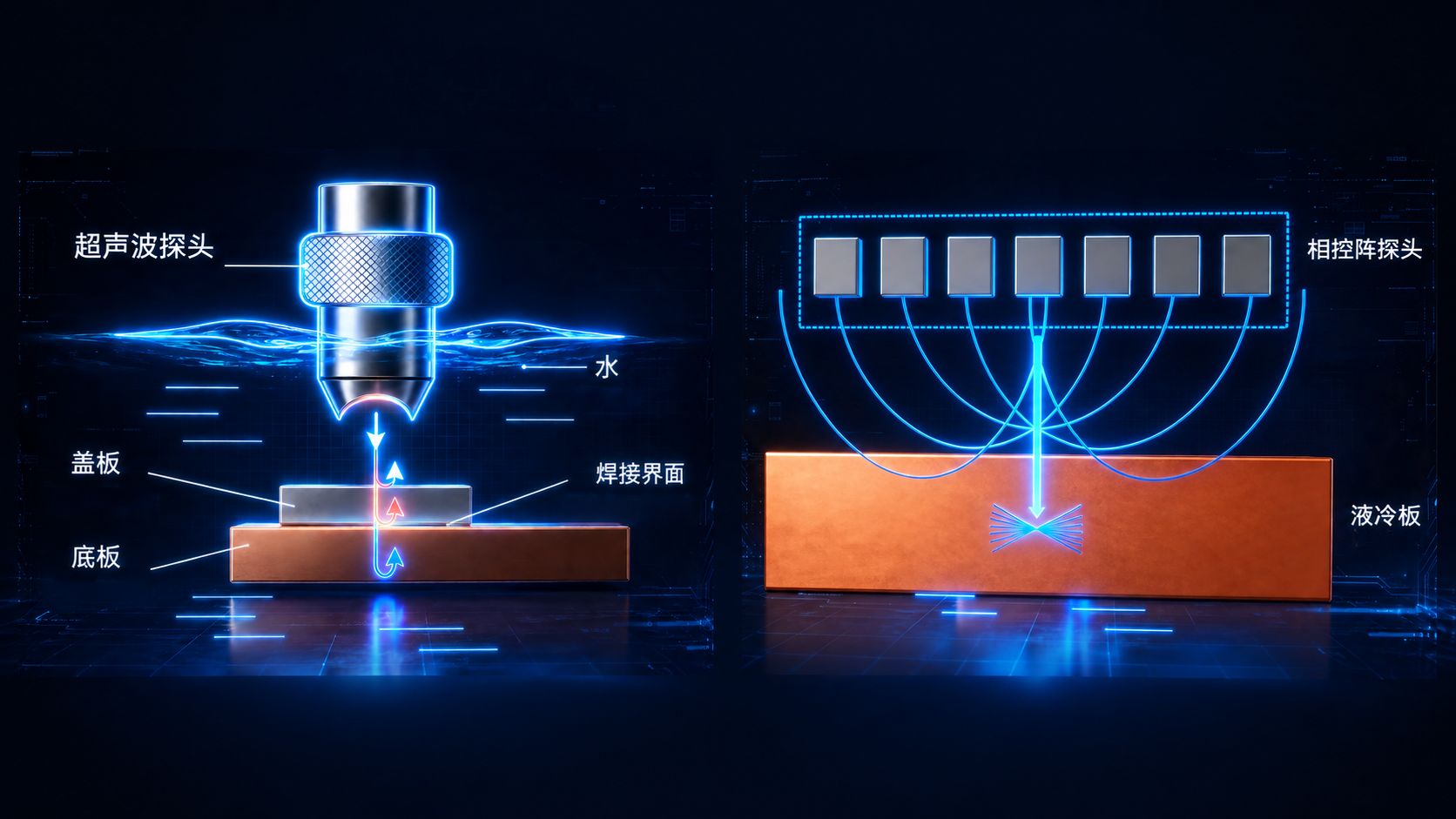

▲超声显微镜（C-SAM/SAT）原理图&超声相控阵（PAUT）声束聚焦示意图（图片由AI生成，仅供参考）

骄成超声双技术路线方案：适配不同行业应用液冷板超声检测需求

骄成超声（股票代码：688392）构建了超声显微镜（C-SAM/SAT）+ 超声相控阵（PAUT）双技术路线，针对不同行业应用场景的液冷板差异化需求做硬件、软件、自动化的定制适配，解决“高精度和高效率难以兼得”的行业痛点。

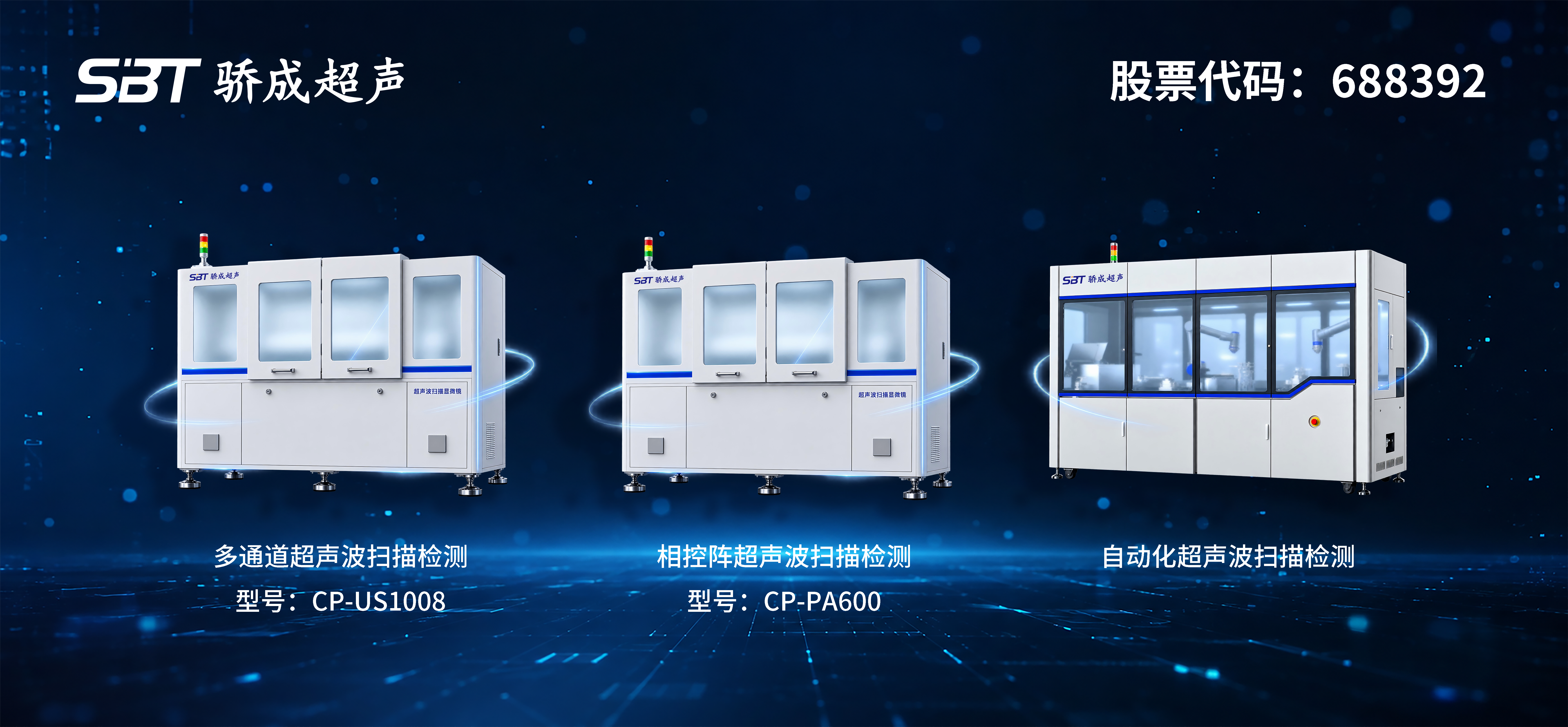

▲骄成超声液冷板超声波扫描检测解决方案

骄成超声多通道超声波扫描检测设备CP-US1008：可检测微米级缺陷，支持8探头阵列并行扫描，满足AI服务器液冷板UPH需求；自动计算钎着率、最小焊宽、最大缺陷面积等核心缺陷数据，自动生成扫描图像，支持MES对接，实现全流程数据追溯。

骄成超声相控阵超声波检测设备CP-PA600：缺陷识别精度最高0.2㎜，通过电子延迟聚焦技术实现相控阵线扫描，可识别裂纹、分层、气孔、未焊合等缺陷；支持大板面快速成像，扫描速度显著优于单通道的超声波扫描显微镜，是液冷板产线快速全检的主力。

骄成超声自动化超声波扫描检测设备：集成高度自动化的检测流程与灵活的硬件配置，支持检测产品的自动/手动装卸、自动去除水泡、自动超声扫描及自动烘干，并具备数据自动上传功能，全面提升检测效率与数据追溯能力，充分满足多样化、高标准的自动化检测产线场景。

液冷板超声检测设备选型，本质不是选择更高的分辨率或者更快的扫描速度，也不仅仅是单一的探伤目的，而是选择与应用场景、液冷板失效风险、生产节拍、质量标准相匹配的无损检测方案。

骄成超声提供从售前技术咨询、扫描检测打样到售后培训与技术支持的全链路、一站式专业服务。

了解更多技术详情或申请工艺测试，欢迎联系我们。
