为什么液冷板气密性合格还需要做超声波无损检测？因为：液冷板气密性合格≠液冷板内部结构绝对安全。
在液冷板制造过程中，通常要经过气密性检测等多道质量测试工序，而传统的气密性检测虽然能判断漏不漏，但无法检测到尚未发生泄漏、深藏在液冷板内部结构深处的虚焊、分层、空洞、流道堵塞等微米级缺陷。面对液冷板制造的微米级质控升级，超声波无损检测成为了透视内部缺陷、助力液冷系统长期稳定运行的关键一环。
液冷板内部的“四大常见缺陷”
钎焊是液冷板制造的主流工艺，是一种通过低于母材熔点的钎料实现母材连接的焊接方法，广泛应用于流道与盖板之间的连接，以确保产品的结构强度与密封性能。在钎焊过程中，温度曲线、钎料用量、清洗质量等任一环节的偏差，都可能在液冷板内部埋下质量隐患。
l 虚焊/未焊合
钎焊温度不足、保温时间短、表面氧化或杂质阻隔，导致钎料未充分润湿焊接面，形成局部未结合区域。表面上看外观完整，但热传导路径中断，导致局部热点。
l 焊接空洞/气孔
钎料或母材中的气体在焊接过程中未能逸出，形成内部空洞。空洞区域热阻剧增，降低散热效率，且成为应力集中点，诱发裂纹扩展。
l 分层/裂纹
焊接温度不当、热应力集中等因素导致基板与盖板之间产生分层或微裂纹。裂纹会在热循环中逐步扩展，最终导致贯通性泄漏或结构失效。
l 流道堵塞
钎料过多漫流入微通道，或钎剂残留、异物进入，导致流道局部变窄甚至完全堵塞。冷却液流量下降，整体散热能力断崖式下跌。
如何精确检测并有效控制这些缺陷，成为保障液冷板质量的重要课题。

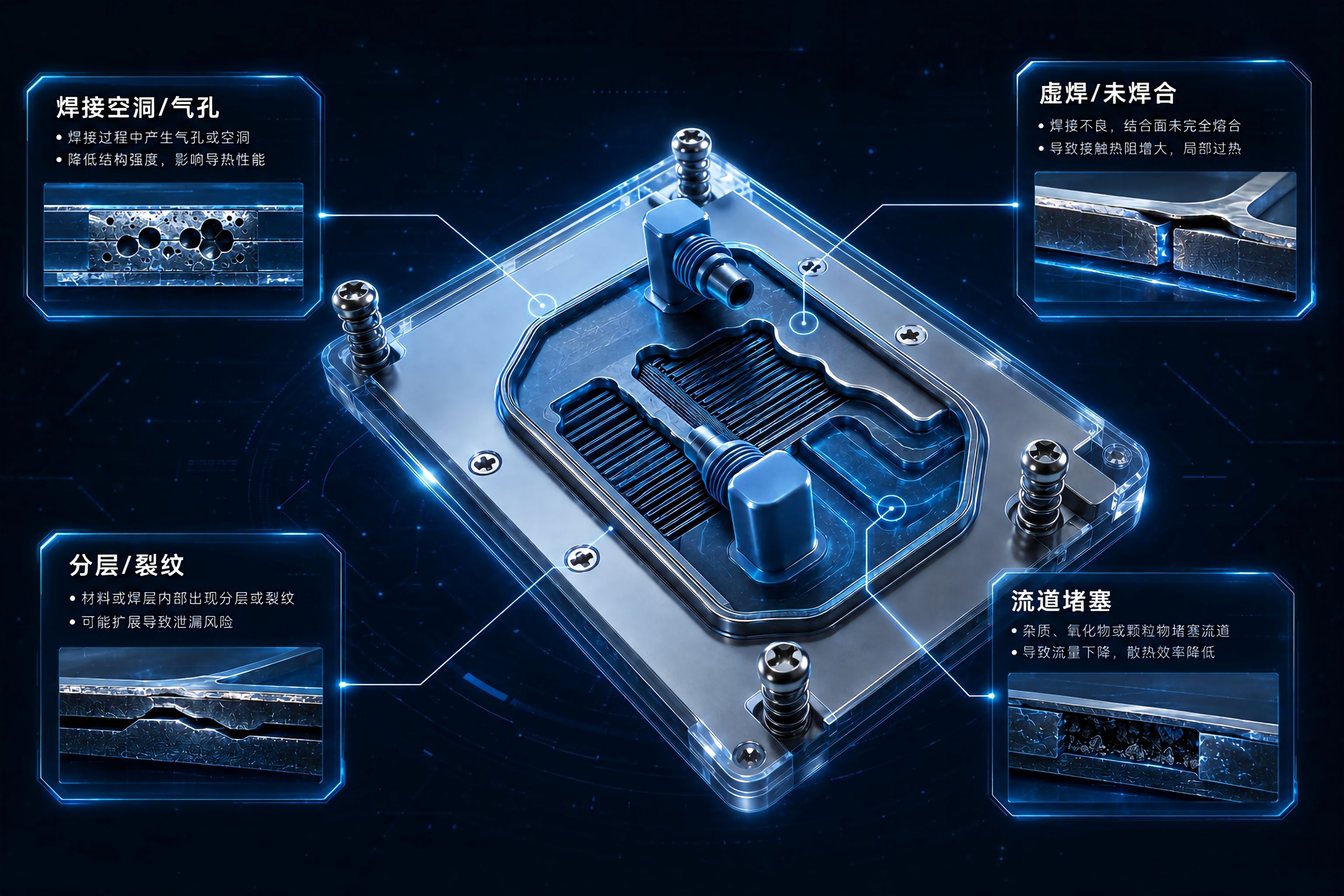

▲液冷板内部常见缺陷标识（图片使用AI生成，仅供参考）
三大检测手段全解析：超声波检测、氦检与压力测试的边界与协同
氦质谱检漏（氦检）和压力测试是液冷板出厂前必做的质量检测之一，它们在拦截贯穿性泄漏方面具有不可替代的作用。
但液冷板的“密封性验证”与“内部结构验证”是两个不同的维度。氦检能够精准判断液冷板在当前测试压力下是否发生泄漏，但它无法呈现焊缝内部的结合状态。当液冷板内部存在虚焊或未焊合等非贯穿性缺陷时，这些缺陷在出厂测试中可能暂时扛住了压力，不会触发泄漏报警。
但在实际工况中，长期的热应力循环和冷却液的压力波动，会促使这些内部“暗伤”逐渐扩展。原本未穿透的虚焊区域，可能在运行数月后演变为微裂纹，最终导致穿透性泄漏。因此，引入超声波检测等内部缺陷检测手段，是为了构筑一道“检漏+检质”双重防线，将潜在的结构隐患拦截在出厂之前。

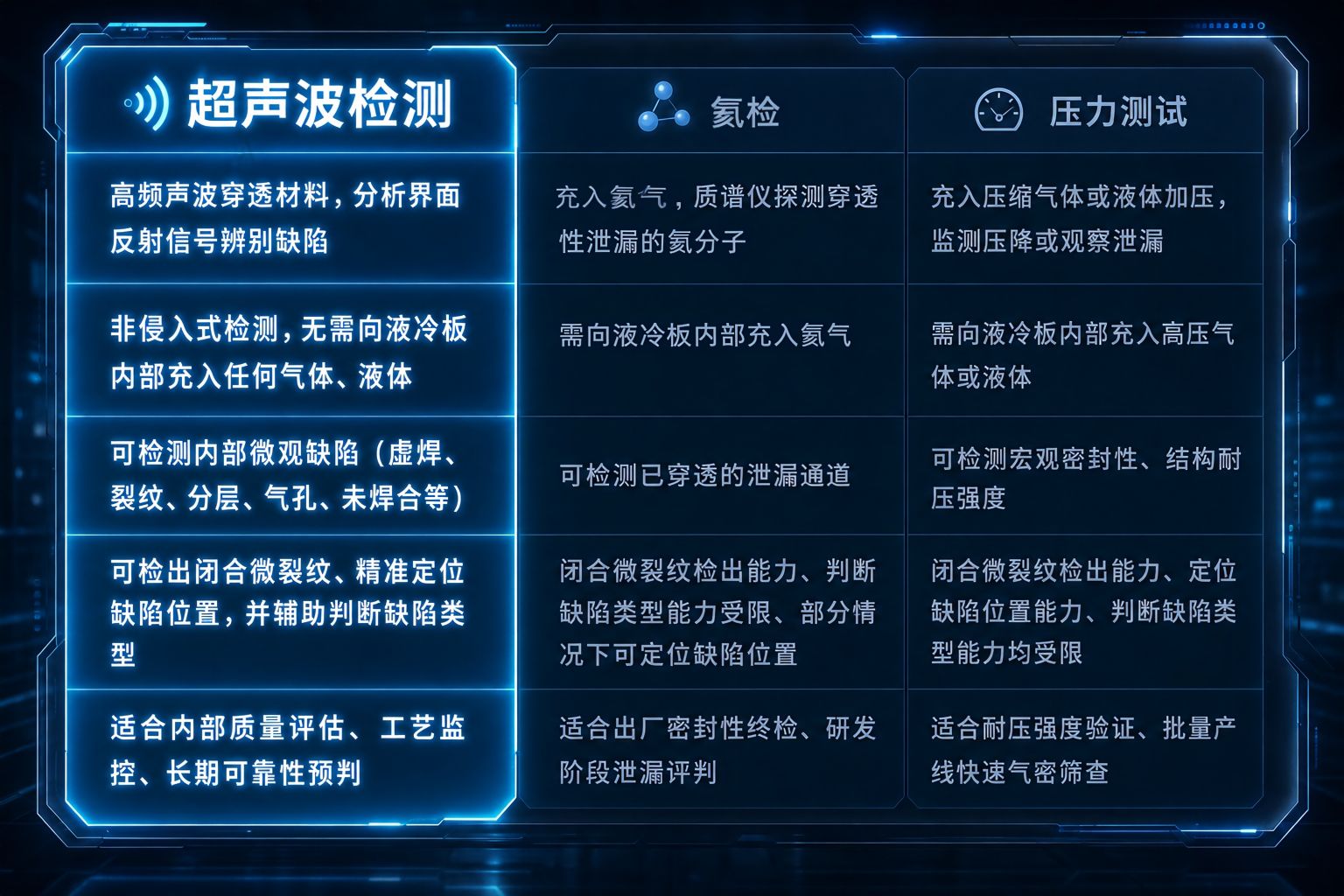

▲三种检测方法对比（图片使用AI生成，仅供参考）
*注：液冷板出厂前的检测并非单一手段可以覆盖，行业普遍采用多种方法组合的方式构建质控体系。超声波检测、氦检和压力测试各有其物理原理和检测能力边界，理解三者差异是搭建合理检测流程的前提。
超声波检测的不可替代性：看见"看不见"的缺陷
传统检漏手段无法触及内部缺陷，此时就需要一种能够“看见”液冷板内部结构的眼睛。超声波无损检测技术，正是填补这一空白的关键手段。超声波检测利用高频声波在材料中的传播特性，当声波遇到焊缝内部的虚焊、气孔、夹渣或微裂纹时，会产生反射、散射或信号衰减，超声波检测设备可精准捕捉这些信号变化，并以图像形式直观呈现缺陷的位置、大小和类型。

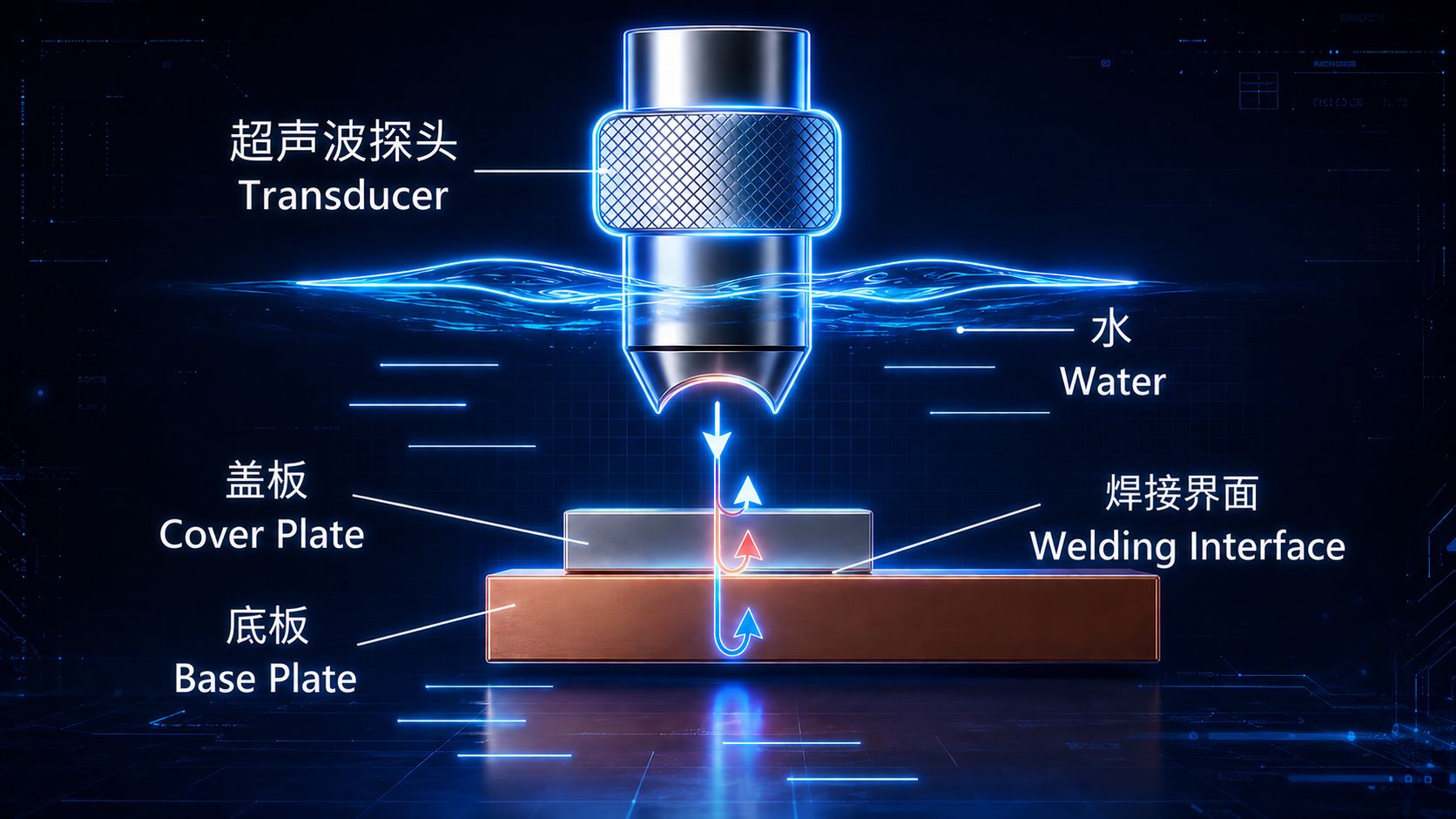

▲超声波检测原理示意（图片使用AI生成）
超声波检测液冷板的优势在于：
l 检出“潜伏期”缺陷
超声波检测通过声波在材料内部界面的反射特征来辨别缺陷，与裂纹是否穿透无关，它能在缺陷尚处于萌芽状态时就将其识别。
l 内部结构可视化
超声波检测通过水浸耦合将高频声波传递到液冷板内部，捕捉声波在金属、空气及焊料等不同介质交界面的反射特征，生成完整的扫描图像，精确呈现焊缝的每一个区域的结合状态。
l 非侵入式、无损检测
水浸耦合方式下，探头不直接接触液冷板，不会因接触压力不均或耦合剂缺失造成漏检，非侵入式检测也不会对产品产生损伤。
l 缺陷分类与工艺改进闭环
超声波检测不仅能判断“有没有缺陷”，还能区分不同的缺陷类型：是虚焊、裂纹还是气孔、分层，并量化焊合率、最短焊接宽度等工艺指标。这些数据可直接反哺液冷板的钎焊工艺参数优化，形成“检测→数据→改进”的质量闭环。
骄成超声：超声波扫描检测技术赋能液冷板高可靠制造
随着英伟达（NVIDIA）Vera Rubin平台100%全液冷方案的落地、Spectrum-X CPO交换机正式量产且确定采用100%液冷散热方案，液冷板厂商的竞争已全面升级为“高质量与高产能”的双线博弈。骄成超声（股票代码：688392）液冷板超声波扫描检测解决方案，涵盖从多通道并发高精度扫描检测、相控阵电子扫查到全流程自动化与智能化的设备，赋能液冷板高可靠制造，构筑一道“让每一片液冷板经得起算力时代的严苛考验”的质量防线。
▲骄成超声液冷板超声波扫描检测解决方案
骄成超声提供从售前技术咨询、扫描检测打样到售后培训与技术支持的全链路、一站式专业服务。
全球化服务网络：公司在深圳设有子公司，服务珠三角客户；海外布局方面，在德国、新加坡、中国香港设立子公司，并在东南亚、北美、非洲等地建立合作经销商网络，提供本地化服务，积极构建全球服务网络。
原厂级售后保障：公司在上海、无锡两地战略布局，坐拥9万㎡的专业设备制造基地，并配备了一支超过150人的原厂直属售后服务团队，从安装指导、技术培训到故障排查、维护保养，为客户提供全生命周期的坚实保障，真正实现“制造”与“服务”双轮驱动，为客户创造更大价值。
了解更多技术详情或申请工艺测试，欢迎联系我们。
