车载显示、AR/VR与高端消费终端加速迭代，把显示器件亮度、能效与可靠性推向新门槛，MicroLED由此成为下一代显示的核心路线。但走向量产线，真正的关口在混合键合（Hybrid Bonding）界面——那些微米级、肉眼不可见的空洞、分层、未键合区域。

01 工艺之问：MicroLED为要走混合键合路线？

MicroLED像素在微米级，单颗芯片集成数万至数十万个发光单元，传统凸块焊料互连在间距、密度与热应力上已难胜任。混合键合以Cu-Cu互连配合介质层键合，在亚微米尺度完成电气导通与结构结合，把集成密度提升一个量级。

行业内主要有两条路线。W2W（晶圆对晶圆键合）整片直接键合，节拍快、效率高，但任一位置异常都可能致整片报废，必须全域扫描；D2W（晶粒对晶圆键合）先筛合格晶粒再键合，报废风险低，但晶粒离散微小，对局部聚焦与微缺陷识别要求更高。

02 检测之困：晶圆键合缺陷为何难以发现？

混合键合工艺窗口极窄，洁净度、CMP均匀性、对位精度与退火参数的微小漂移，都会在界面固化为微空洞、层间分离、未键合区与微粒夹杂。这些缺陷埋在界面内部，不响应表面形貌，也不产生明显电学信号，常规手段几乎无从捕捉。

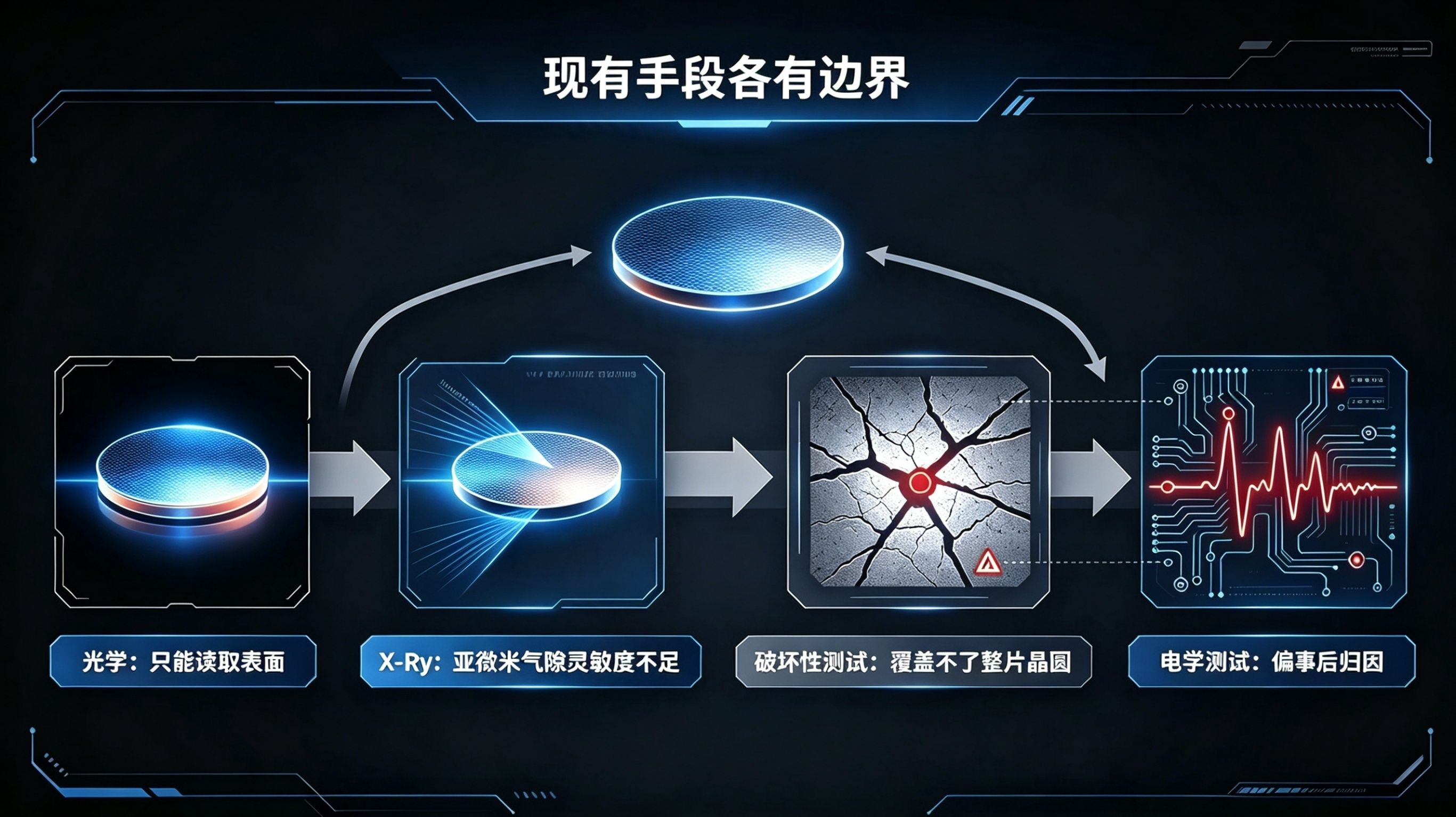

现有手段各有边界：光学只能读取表面，X-Ray对亚微米气隙灵敏度不足，破坏性测试覆盖不了整片晶圆，电学测试偏事后归因。超声波扫描检测（SAM）以声波在界面的反射成像，穿透不透明材料直读界面状态，可在量产前锁定空洞与分层。

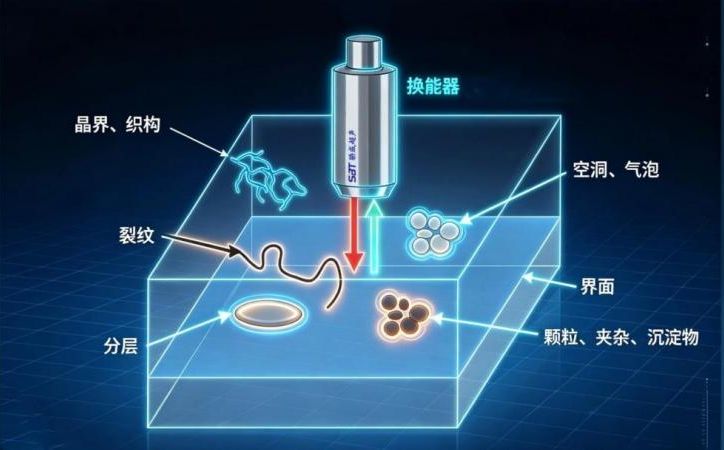

超声波扫描检测原理图

03 国产化路径：从研发打样到整线量产的晶圆超声波检测矩阵

MicroLED产能正加速向中国大陆集中，而检测设备长期依赖进口，交付周期长、服务响应慢。随着国产设备在精度与自动化上持续进步，不少产线转向国产方案，以换取更快交付与更贴近工艺的联合调试。

骄成超声（688392）基于自研SAM超声扫描显微技术推出晶圆超声波检测设备，覆盖工艺研发到量产全流程，适配W2W、D2W等路线，已获得客户正式订单。

1）Wafer400 · 离线型 | 适配工艺研发与试样评估

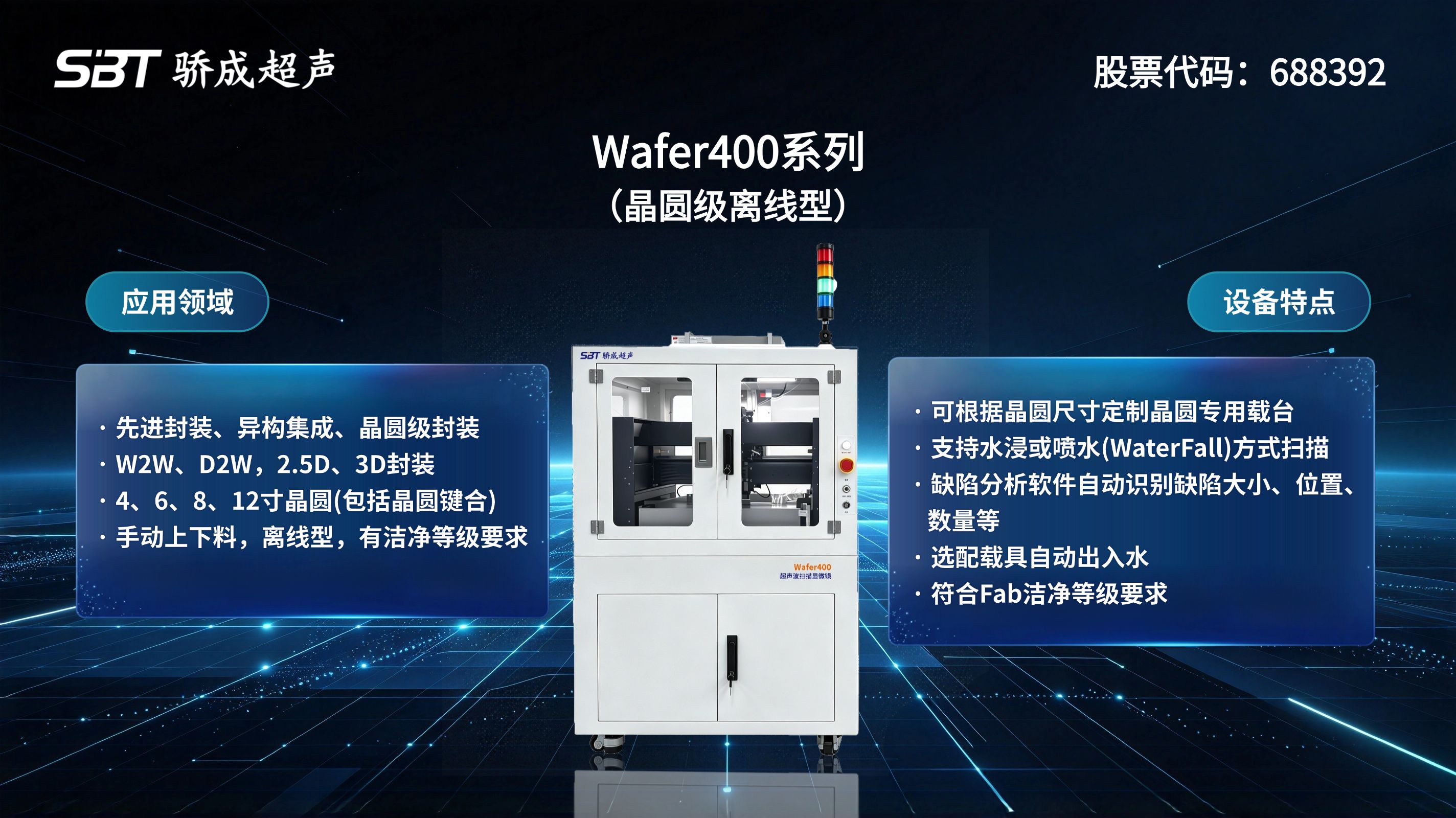

百级洁净离线机型，支持手动上下料与定制载台配置，兼容W2W、D2W多种键合工艺，偏向实验室研发、工艺调试、小批量试样评估场景。无需复杂产线对接，就可快速完成MicroLED键合样品缺陷分析，适合早期工艺摸索与新品试样验证；全程无损，检测完成后的晶圆可直接流转至后道工序，减少高价值MicroLED晶圆物料损耗。

2）Wafer400-A系列 · 在线全自动 | 面向W2W整片全域扫描

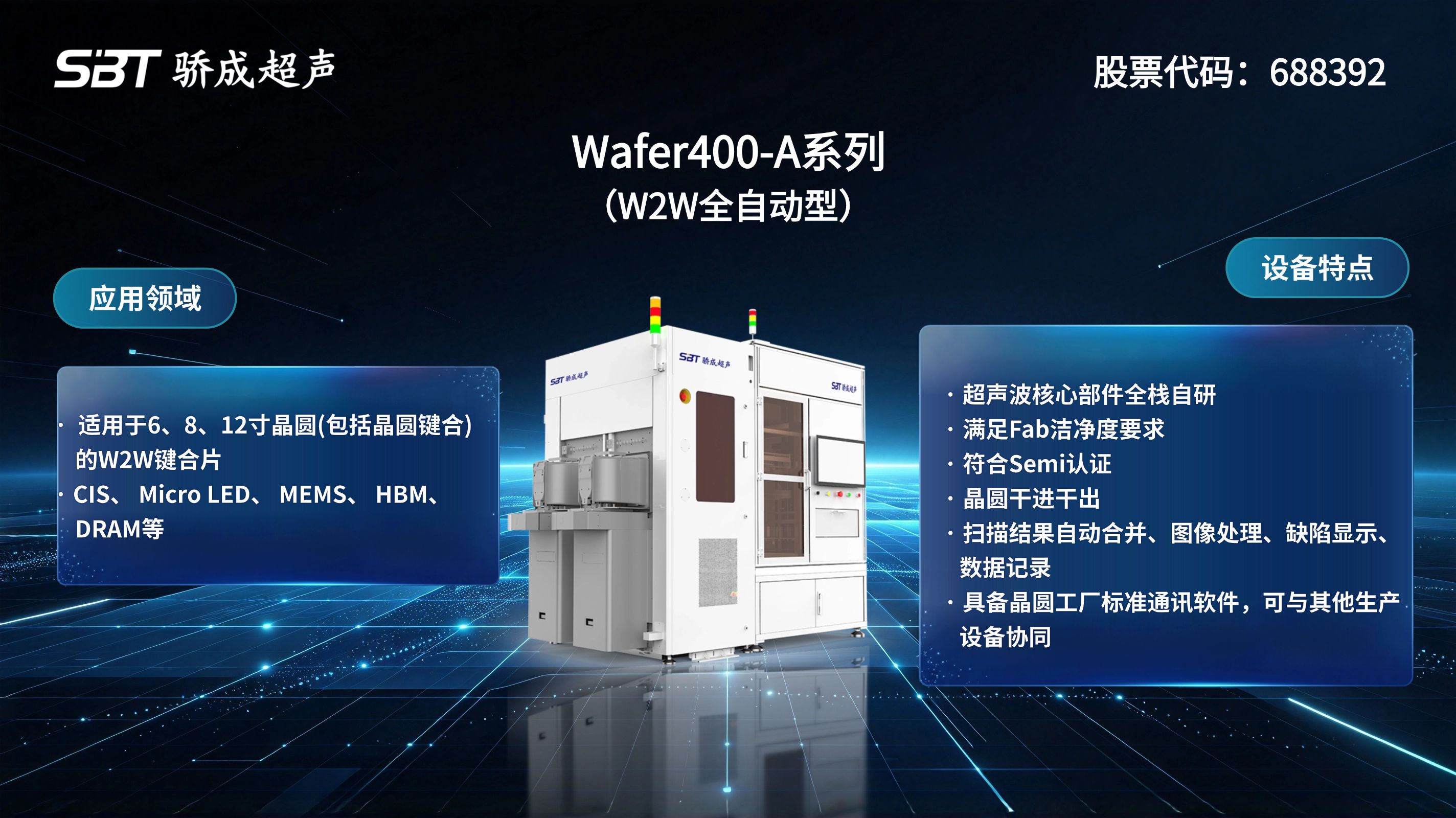

Wafer400-A系列针对W2W在线量产，适配CIS、Micro LED、MEMS、HBM、DRAM等器件。大理石平台配合多探头，可对6/8/12英寸晶圆高效全域扫描；支持百级洁净车间干进干出，并对接MES系统。

3）Wafer400-F2 · 在线自动翻转 | 锁定D2W离散晶粒缺陷

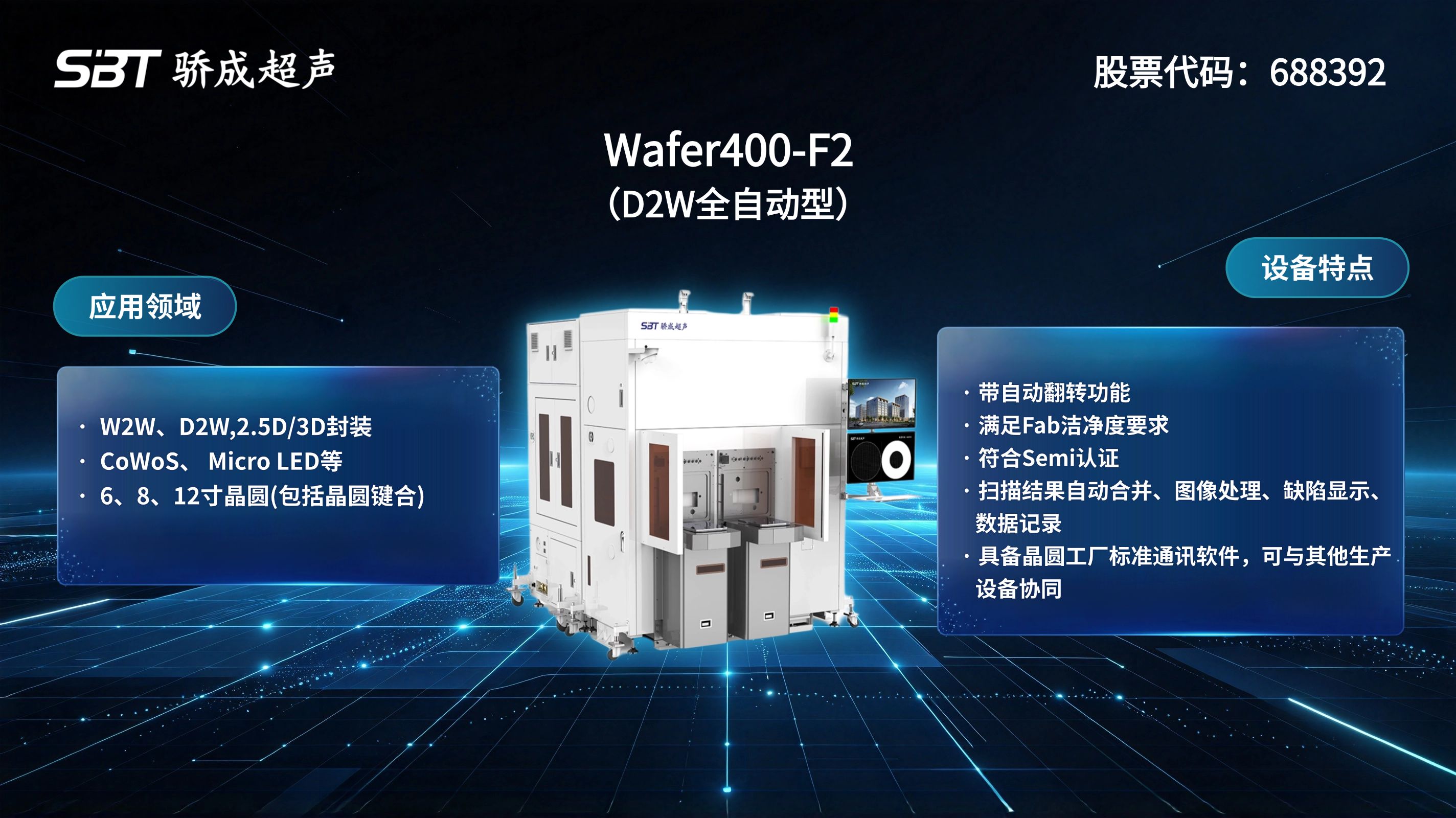

Wafer400-F2覆盖W2W、D2W/C2W键合，兼容2.5D/3D封装及CoWoS。自动翻转机构配合背面非接触扫描，规避发光面接触损伤；分区扫描可对离散微米晶粒聚焦，定位单颗晶粒下方空洞与分层。三款机型均可选配MicroLED专属梯度高频探头与AI缺陷识别软件。

面向未来，芯片尺寸缩小、键合层数增加，设备性能要求随之升级：更高分辨率、更快扫描节拍、更强AI分析能力。检测设备正从“把关者”变为参与工艺开发与良率提升的关键环节。

04 结语 ：把看不见的界面缺陷，变成可量化的良率数据

混合键合解决了超高密度集成的工艺难题，晶圆超声波检测守住界面缺陷与良率底线。骄成超声面向不同键合路线搭建了完整质控闭环，以无损检测守护每一片高价值晶圆，支撑MicroLED走向大规模商用。

如需MicroLED键合样品测试、工艺评估与定制化质控方案，欢迎随时联系我们！
